钣金打样与原型制造

用切割折弯样件核对装配,用带五金和表面处理的原型验证功能,也可用小批试产验证工艺。提交图纸版本、材料和验证目标,KeepWin 按所需路线报价。

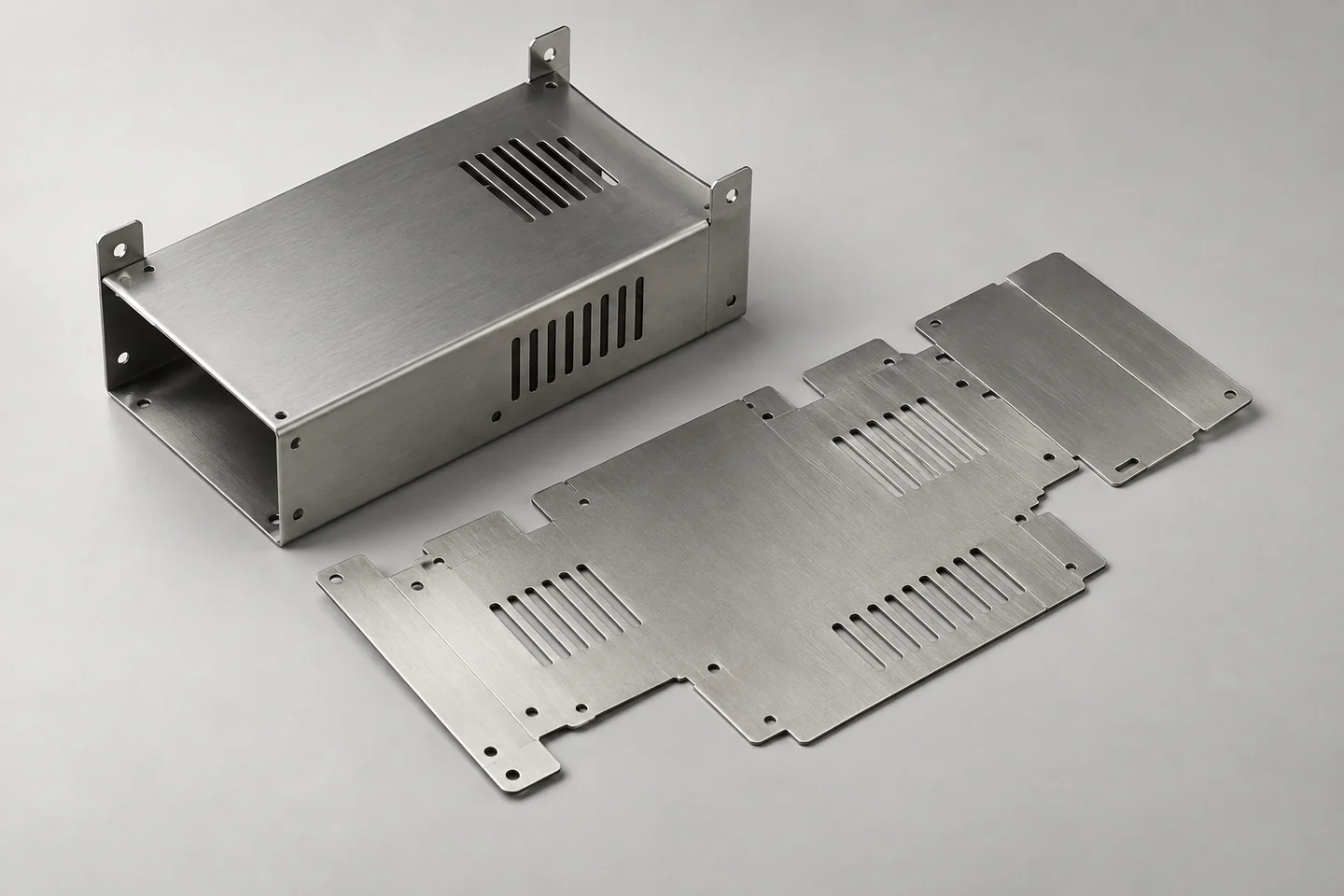

钣金原型壳体、盖板与平板展开件
4–12 小时常规件报价响应参考
3–5 个工作日切割折弯打样周期参考
1 件打样起订量

按验证目的选择打样路线

先明确要验证的尺寸、配合、外观或性能,再决定样件需要复现哪些量产条件。

激光切割与数控折弯打样

用平板或成形样件核对孔位、折弯顺序、内部过线空间和装配干涉,再决定是否加入五金或表面处理。

焊接、压铆与表面处理功能原型

验证结果取决于材料、五金或表面处理时,采用量产目标牌号、状态与工序,按约定条件检查配合、接地、防腐或密封。

小批试产与量产衔接

按批准的图纸版本、折弯补偿、工装和检验方案试产,评估零件一致性和产线装配,再确认放行。

机箱、支架与表面处理样件实例

5052 机箱避让槽与孔位迭代

对比两个版本的角部干涉和孔变形,更新图纸上的避让槽与孔位,重新折弯后复核装配配合。

304 不锈钢功能验证支架

用指定的 304 板材与获批五金进行扭矩和防腐验证,记录板材状态、安装孔尺寸和试验条件。

同款支架三种表面处理

同一几何下对比拉丝、阳极氧化和喷粉样件,在约定光线下比对外观,并测试处理后的装配间隙。

打样路线、交期与检验试算

选择验证目标、板材牌号和数量。已知名义板厚时可填入,核对公布的常备板厚范围。

请选择牌号并输入正整数数量。

交期取决于备料、几何、表面处理、检验和排程。关键公差按图纸确认,如需专用模具或治具,费用在报价中确认。

切割与折弯检验参考

参考值按所列特征使用。测量基准、验收状态和限值以图纸评审为准。

300 mm 范围轮廓与孔位
±0.05–0.10 mm
折弯角度参考
±0.3–0.5°
单道折弯线性尺寸
±0.10–0.15 mm
跨多道折弯累积尺寸
±0.20–0.30 mm

打样交期与折弯设计参考

发布范围可用于规划,具体排期和关键尺寸结合图纸、材料与表面处理确认。

钣金报价、交期与包装
项目能力与适用条件
常规与复杂焊接装配报价4–12 小时 · 24–36 小时
切割折弯打样与焊接带表面处理打样3–5 个工作日 · 5–8 个工作日 · 48–72 小时
小批与量产首批50–500 件 / 7–12 个工作日 · 1,000–10,000+ 件 / 2–3 周
起订及经济批量1 件 · 50–100 件
外观面、大件及机柜包装外观面加保护膜、EPE 或蜂窝隔档。机柜与大件加护角、定位固定和胶合板箱,按项目选空运或海运。

提供展开图、STEP,装配件加 BOM。加急按材料、表面处理及排程确认。

数控折弯包络与图纸限制
项目能力与适用条件
下模槽宽、孔到折弯线和 Z 台阶V ≈ 6T–8T · ≥ 2T + R · ≥ 2.5T–3T
深槽和四边盒体干涉深槽和盒体使用鹅颈或分段模具评审,按折弯顺序检查开口、深度及模具干涉。

样件板材与量产目标牌号

比较牌号和常备厚度参考。需验证材料相关性能时,请标明量产目标牌号及状态。

铝合金板

核对材料状态、轧制方向、折弯内半径与涂层外观。

5052-H32 · 6061-T6 · 1060-H24 · 3003 · 7075

0.5–10.0 mm

碳钢板

核对量产牌号、折弯几何、连接方式和切边防护。

SPCC · DC01 · Q235B · SPHC · 65Mn

0.5–16.0 mm

镀锌钢板

检查折弯与连接后镀层的状态。

SECC · SGCC · DX51D

0.5–16.0 mm

304/304L 不锈钢

按试验要求匹配轧制方向、五金与防腐条件。

304 / 1.4301 · 304L

304 · 0.4–12.0 mm

316 不锈钢

按量产方案选表面状态,并约定防腐试验条件。

316 / 1.4401

0.5–10.0 mm

316L 不锈钢

用指定的低碳牌号验证焊接件和表面处理。

316L / 1.4404

0.5–8.0 mm

紫铜与黄铜

导电或接触配合有要求时,核对材料状态和接触面。

T2 · C11000 · H62 · H65 · C5191

0.2–6.0 mm

钛板

确认钛材牌号和供料状态,按样件图纸评审切割、成形与连接。

Grade 2 · Grade 5 (Ti-6Al-4V)

按图纸确认

横向对比板材

请至少选择两类板材进行对比。

核对图纸版本、涂层配合与量产材料

让展开图与成形图使用同一版本

提交同一版本的成形模型和展开图。记录试折所用模具与补偿量,标明成形后验收的尺寸。

表面处理后再验证装配间隙

盖板、导轨和配合面按处理后的状态试装。图纸注明需遮蔽的螺纹、接地面和关键定位面。

按量产目标牌号做性能验证

验证弯曲和回弹时,应匹配实际材料状态与轧制方向。压铆保持力和防腐测试使用指定材料及表面处理。

首件检验与样件防护交付

首件尺寸与关键接口测量

标出关键尺寸、测量基准和验收状态,约定哪些项目需三坐标报告、试装或功能试验。

外观防护与版本标识

保护外观面,适合时用泡棉分格。标识图纸版本和表面方案,确保每份实测结果能对应到具体样件。

从打样需求到量产放行的四个阶段

  1. 确认验证目标与报价范围

    约定图纸版本、牌号、表面状态、数量和用于决策的检验项目。

  2. 下料与首批样件成形

    检查展开尺寸与折弯顺序,记录实际工装与补偿量,供后续版本引用。

  3. 表面处理、装配与验证

    按要求完成焊接、压铆和表面处理,再在约定状态下测量关键尺寸和验证功能。

  4. 记录修改并批准试产

    根据试装反馈更新图纸。量产放行前确认试产批、可重复的工艺与检验方案。

提交打样图纸与验证目标

上传 STEP 和带公差的 PDF,注明表面处理、验收状态和期望收货日。DXF 或 DWG 源文件可在工程评审时确认传送方式。

钣金打样项目需求

加急与文件需求

可将试算或板材对比带入,也可填写图纸版本并勾选评审要求。

联系人与图纸文件

图纸及参考文件

支持 STEP/STP、PDF、JPG、PNG。最多 3 个文件,单个不超过 10 MB,总计不超过 20 MB。

尚未选择文件

    尚无图纸?可在下方描述零件与应用。

    常见问题

    什么时候可以用替代材料打样?

    只做结构空间和孔位试装时,可约定替代牌号并记录在样件上。回弹、压铆保持力、防腐等测试应使用量产目标牌号及状态。

    转入量产前需要确认什么?

    确认最终版本和量产材料,用拟量产的工装与表面处理验证一致性,再批准批次抽样、验收和包装方案。

    何时应在样件上做涂层?

    当外观、配合、接触、防腐或其他决定依赖最终表面时。
