刚性攻丝
适合重复加工内螺纹。盲孔先确认丝锥导入和排屑方式,再确定底部余量。
选定刀具前,先明确螺纹标准、完整牙长和成品检验状态。
对比攻丝、螺纹铣削和单点车削,核对公制、美制统一、管螺纹及 STI 护套底孔的余量和镀后验收要求。
按零件几何、材料和底部空间选工艺,同时评审刀具可达性、排屑和成品检验方法。
适合重复加工内螺纹。盲孔先确认丝锥导入和排屑方式,再确定底部余量。
需要调整中径、处理难加工材料或盲孔底部空间紧张时,可评审螺旋插补铣削,核对刀具入口和可达深度。
适用于轴类外螺纹及可达的车削内螺纹。按回转基准评审螺纹关系,并预留刀具退刀空间。
| 工程核对维度 | 刚性攻丝 | 螺纹铣削 | 单点螺纹车削 |
|---|---|---|---|
| 底部或退刀余量 | 按 3P–4P 初步规划导入与底部余量。 | 按铣刀和刀路评审 1P–1.5P 底部余量。 | 在台阶处标注退刀槽或可用的退刀空间。 |
| 配合与基准控制 | 控制底孔位置和方向,使丝锥及量规与指定等级匹配。 | 按项目使用刀具补偿,复核中径及最终处理状态。 | 使螺纹与功能回转基准对齐,形位要求单独标注。 |
| 生产取舍 | 深孔需复核排屑及刀具磨损的影响。 | 核对刀路时间、铣刀尺寸和在孔内的可达深度。 | 左旋、特殊螺距或多头螺纹需评审刀具空间。 |
通过结构示例确认不同零件需要标注的螺纹、密封和检验要求。
以 316L 歧管为例,逐个标注 NPT、BSPP 或规定的接口标准,明确密封面和量规。
以 6061-T6 壳体为例,注明护套料号、安装深度以及表面处理和安装的先后顺序。

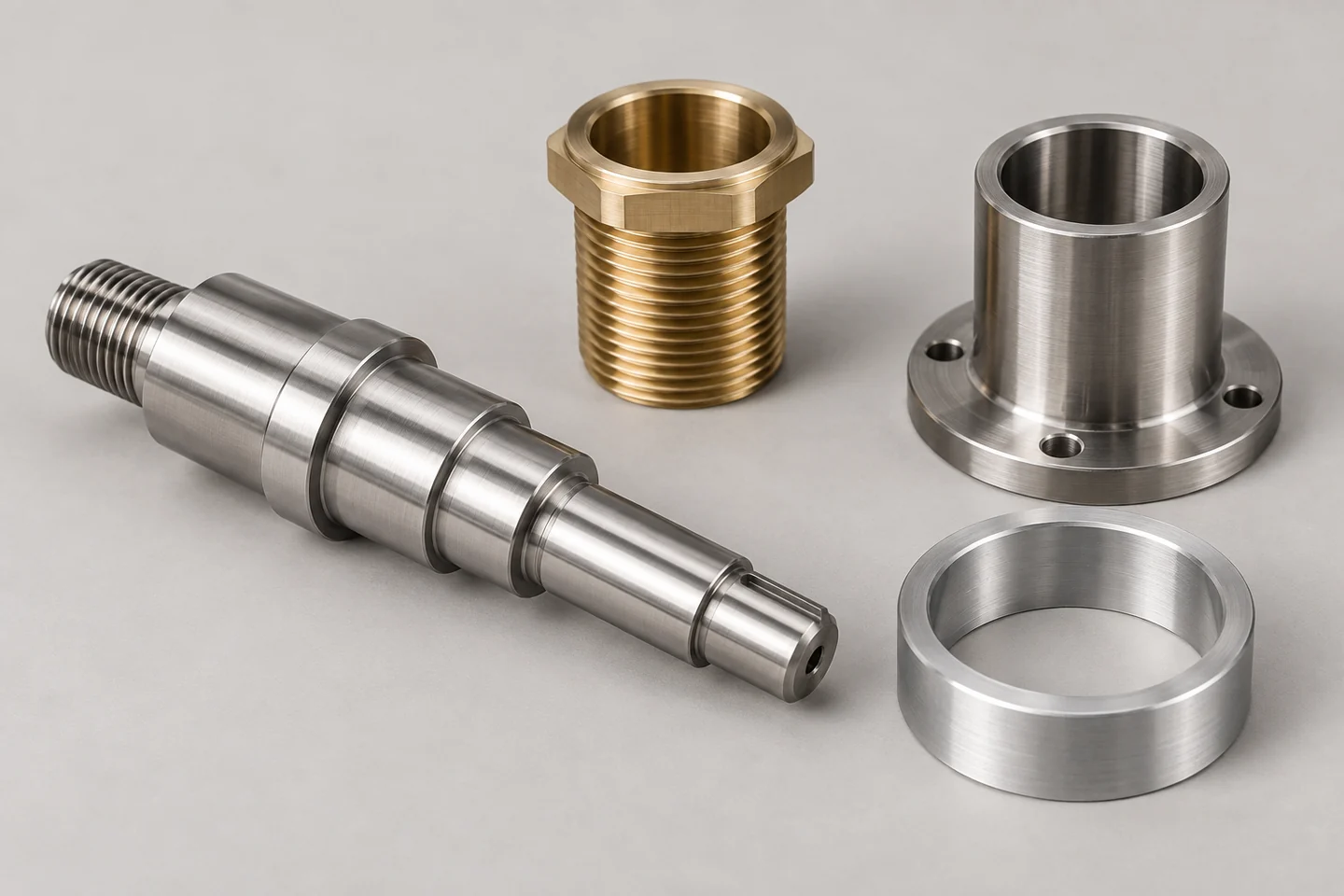

以 Grade 5 钛合金为例,注明螺距、功能回转基准和退刀槽,约定量规和成品处理状态。
对 POM 或 PEEK,确认具体坯料牌号、壁厚刚性以及卸夹后的静置或装配检验要求。
按螺纹体系核对图纸标注。下方计算器适用于常见公制粗牙盲孔。
| 标准与标注 | 图纸与验收要点 |
|---|---|
| ISO 261 / GB/T 193 · M1–M64 | 注明直径、螺距、公差等级和完整牙深。按图纸指定内牙或外牙等级,例如 6H 或 6g,并注明最终处理状态。 |
| 标准与标注 | 图纸与验收要点 |
|---|---|
| ASME B1.1 · UNC / UNF | 注明 UNC 或 UNF、直径、每英寸牙数及等级。内牙标 2B 或 3B,外牙标 2A 或 3A,按图要求执行。 |
| 标准与标注 | 图纸与验收要点 |
|---|---|
| ISO 228-1 · G / BSPP · G1/16″–G2″ | G 系列圆柱接口需规定独立密封件及其密封面。按配合件确定密封面几何和粗糙度。 |
| ASME B1.20.1 / B1.20.3 · NPT / NPTF · 1/16″–2″ | 明确标注 NPT 或 NPTF,约定适用锥管量规、基准位置及最终表面状态。 |
| ISO 7-1 · R / Rc / Rp | 注明完整的 R、Rc 或 Rp 标注及密封方案,核对相配零件是否按同一指定标准。 |
| 标准与标注 | 图纸与验收要点 |
|---|---|
| STI · NASM33537 / DIN 8140 | 注明护套类型、螺钉公称螺纹、长度和深度,确认 STI 底孔、量规、安装及适用时的去柄要求。 |
| 遮蔽或中径补偿 | 按选定工艺确认影响表面、膜厚及实际增厚量,指定处理前中径补偿或遮蔽,并按图纸要求复验。 |
| 项目 | 能力与适用条件 |
|---|---|
| 公制内外螺纹 | ISO 261 / GB/T 193 · M1–M64 · 6H / 6g · 5H / 4h / 6h |
| 统一英制内外螺纹 | ASME B1.1 · #0-80 UNF / #2-56 UNC – 2½″ UNC/UNF · 2B / 2A · 3B / 3A |
| 圆柱与圆锥管螺纹 | G / BSPP (ISO 228) · G1/16″–G2″ · R / Rc / BSPT (ISO 7-1) · NPT / NPTF (ASME B1.20.1 / B1.20.3), 1/16″–2″ |
| 螺纹护套底孔 | STI · NASM33537 / DIN 8140 |
| 盲孔有效牙深与底部余量 | 建议有效牙深 1.5D–2.5D。常规攻丝可至 3D,螺纹铣按项目评审 3.5D–4D。攻丝底部预留 3P–4P,螺纹铣评审 1P–1.5P。 |
| 交付状态验收 | 使用经校准的塞规、环规或锥管螺纹规。阳极、镀镍及电镀前约定中径补偿或遮蔽,按最终交付状态通止规复验。 |
D 为公称直径,P 为螺距。默认等级和特殊配合按图纸要求核对,G 螺纹按内外牙分别约定。
按公称直径 D、螺距 P 和有效啮合倍数估算,用于图纸评审。实际深度按所选刀具、容屑空间和行程确认。
计算结果为孔的圆柱段,钻尖深度另计。底孔直径供切削丝锥参考。螺纹铣削时按所选刀具和成品小径确认底孔。
加工前约定量规和抽样方案,标明处理和运输中需遮蔽或保护的表面。
内牙用塞规、外牙用环规,锥管螺纹按标准选相应锥规。按指定标准和图纸约定旋入限值和检验覆盖范围。
在阳极氧化或涂装前标出遮蔽面。按零件要求对成品螺纹套保护帽或分格包装。
核对 2D 与 3D 版本、螺纹标注、完整牙深与底部余量。
按指定螺纹选择刀具、量规和验收状态。
首件确认完整牙深、量规配合和图纸要求的位置特征。
按图执行遮蔽与处理,并在约定的成品状态复验螺纹。
监测刀具磨损,关键特征按约定抽检或全检。
运输中保护螺纹,留存受控图纸及检验记录供后续补单。
可将多个加工路线或盲孔估算加入摘要,再随图纸及最终表面、检验要求一起附到询价。
可在上方选工艺,或加入一组盲孔估算参数。
注明标准、螺距或每英寸牙数、等级、旋向和完整牙深。如果配合由螺钉决定,也请给出螺钉规格。
为刀具导入和切屑预留空间。计算器用常见系数估算攻丝或铣削余量,图纸定版还需核对实际刀具和钻尖。
标明成品配合与遮蔽面,按处理方式约定遮蔽或中径补偿,再按成品状态验收。
提供护套料号、类型、长度和安装深度,按需在报价中分列 STI 底孔、护套采购和安装。
