定制注塑成型加工总览
先确定成型路线与验收要求,再投入模具。塑料注塑、液态硅胶、双色包胶、嵌件及后加工装配可带图纸一起评审。
- 项注塑与配套服务
- 9
- 个工作日,快速模 T1 试模参考
- 10–15
- 指定 PC、ABS、PC/ABS 关键配合
- ±0.015–0.030 mm
试模排期和公差目标按图纸、树脂牌号及验证方案确认。
按零件与交付要求选择注塑子工艺
各子页提供工艺范围和实例,可将多个相关工艺加入同一份图纸询价。
从打样验证到硬化量产模
比较开模投入、T1 试模时间、修改成本和复购量。公差按零件图纸和实际树脂设定。
| 工艺选型 | 模具材料与等级 | 首试或样件排期 | 批量规划参考 | 适用任务与改版取舍 |
|---|---|---|---|---|
| CNC/3D 打印预验证 | 无需注塑模具 | 按项目确认 | 按项目确认 | 结构仍在迭代时,先查装配干涉与外观。熔接线和收缩再用注塑样件确认。 |
| 快速试模 | 7075-T6 / MUD · SPI 105 Al | 10–15 个工作日 | 20–50 件 试模样件 | 用目标无填充树脂验证流动、配合和外观,预留减胶或更换模仁的空间。 |
| 桥接钢模 | P20 / 718H · SPI 104 | 3–4 周 | 500–3,000 件 定型后试产 | 用于带滑块或纹理的桥接试产。按树脂磨损、零件结构和改版频率核对方案。 |
| 硬化量产模 | S136 / 8407 · SPI 101 / 102 | 4–6 周 | 10,000–500,000+ 件 量产首批 | 按复购量、模穴数、磨损和外观要求核算开模投入,在模具订单中约定寿命和保养。 |
| LSR、双色或嵌件专模 | 按零件确定封胶、供料和腔穴结构 | 按项目确认 | 按项目确认 | 按实际材料组合验证密封、粘接或嵌件位置及保持力。 |
T1 指首次试模,寄样、改模及量产放行另行排期。 批量为规划参考。实际经济拐点按开模投入、阶梯单价、改模及预期复购量测算。
按树脂家族筛选牌号与表面方案
定牌号前先确认使用温度、接触介质、收缩与外观面。完整目录可按材料家族或牌号搜索。
工程与增强
PA、玻纤增强 PA、POM 和 PBT 按使用环境核对吸湿、方向性收缩与磨损。验收前约定调湿及外观要求。
- 代表牌号
- Ultramid A3EG6 · Hostaform C9021
高温与特种材料
PEEK、PEI、PPSU 逐牌号核对耐温、耐介质与灭菌循环,并以样件验证成型窗口和表面效果。
- 代表牌号
- Victrex 450G · ULTEM 1010 · Radel R-5000
硅胶与弹性体
LSR、TPU、TPE 按硬度、压缩永久变形、使用环境和基材粘接选择,并核对后硫化及适用资料。
- 代表牌号
- Elastosil LR 3003 · Silastic LC-3330 · Kraiburg TPE
查看完整材料与牌号
树脂按材料家族归类。包胶与嵌件注塑需按组合评审粘接、收缩和工艺温度。
报价前按图纸核对具体牌号、原料形态和验收要求。
没有匹配的材料或牌号。
通用热塑性塑料
ABS 树脂
- Cycolac MG47
- Lustran 348
- Lustran 348-012002
- Lustran 433
- Polylac PA 765
- Polylac PA-746
- Polylac PA-765
- RTP 605
- Terluran GP-22
ASA
- Luran S 777K
HDPE
- Dow DMDA 8907 NT7
- Marlex 9006
LDPE
- Dow LDPE 722
LLDPE
- Dowlex 2517
UHMWPE
- Plaslube PE 4000 NAT
PP
- Maxxam FR PP
- Maxxam PPC-20T
- Pinnacle PP 1112
- Profax 6323
- Profax 6523
- Profax PD702
- Profax SG-702
- Profax SR549M
- RTP 150 CC FR A
- Thermylene P6-30FG-0600
PS
- Styron 498
- Styron 666D
透明与耐冲击热塑性塑料
ABS/PC
- Bayblend FR 110
- Bayblend FR3010
- Bayblend FR3010 NAT
- Bayblend T65 XF
- Bayblend T85 XF
- Cycoloy C1200HF
- Cycoloy C2950
- Cycoloy C6200
- Cycoloy C6600-111
- Pulse 2000EZ
PC
- Hylex P1025L
- Lexan 121
- Lexan 141
- Lexan 3412R
- Lexan 925U
- Lexan 940
- Lexan 940A
- Lexan EXL9330
- Lexan HP1
- Makrolon 2258
- Makrolon 2405
- Makrolon 2407
- Makrolon 2458
- Makrolon 2558
- Makrolon 6455
- Makrolon 6485
- Makrolon 6555
- Makrolon 8325
- Makrolon 9415
- Makrolon RW6265 X
- Makrolon RX1805
- Makrolon RX2530
- RTP 301
- RTP ESD C 380 FR L
PC/PBT
- Xenoy 6620
PC/PET
- Makroblend EL703
共聚酯
- Tritan MX711
- Tritan MX731
- Tritan TX1001
PET
- Rynite 530
- Rynite 935
- Rynite FR 945
- Rynite FR515 BK507
- Rynite FR530
- Rynite FR530 BK507A
PETG
- Eastar 6763
PMMA(亚克力)
- Plexiglas V825
工程热塑性塑料
PA(尼龙)
- Grilamid TR55
- Hylon Select N1000EHL BK
- Hylon Select N1013HL
- Hylon Select N1033HL
- Minlon 10B40 BK061
- Nymax 1010 A
- Nymax 600 A Zip 43
- Nymax GF 1200 A 55 HS Black 13
- Nymax GF 600 A 33 Blk 28 V
- Nymax GF 600 A 33 Nat
- Nymax GMF 604 40 UV Black 28
- RTP 200
- RTP 200 UV
- RTP 203 FR
- RTP 204 UV
- Stanyl TW341
- Vydyne R533H
- Zytel 101L
- Zytel 103HSL
- Zytel 70G13 HS1L BK031
- Zytel 70G13 HS1L NC010
- Zytel 70G33HS1L
- Zytel 70G33HS1L BK031
- Zytel 7335F NC010
- Zytel 73G15L
- Zytel 77G33L
- Zytel 8018 HS
- Zytel 80G14AHS BK099
- Zytel 80G14AHS NC010
- Zytel FR50 BK505
- Zytel FR7026V0F BK001
- Zytel ST801
PPA
- Zytel HTN 51G35HSL BK083
- Zytel HTN 51G35HSL NC101
PBT
- Crastin S600F20
- Valox 357
- Valox 420 SEO
- Valox 420SEO
POM(聚甲醛)
- Celcon M90
- Delrin 500P
- Delrin 520 MP
- Delrin 577
- RTP 800 GB 10
- RTP 800 GB 20
PPE/PS
- Noryl 731F-701S
- Noryl 731S
高性能树脂
PEEK
- Victrex 450G
PEI
- RTP 2100 LF
- Ultem 1000
- Ultem 2200
- Ultem 2300
PPS
- Fortron 1140L4
- Fortron 1140L4 Nat
- Ryton R-4
- Ryton R-4-200BL
- Ryton R-4-200NA
PPSU
- Radel R-5000 NT
- Radel R-5100
- Radel R-5100 BU1027
- Radel R-5100 GY1037
- Radel R-5100 NT15
PSU
- Udel P-1700
- Udel P-3703 NT 11
LCP
- Vectra E130I
热塑性弹性体
ETPU
- Isoplast 202EZ
SBC
- K-Resin KR01
TPC-ET
- Hytrel 3078
TPE/TPV
- Santoprene 101-55
- Santoprene 101-64
- Santoprene 101-73
- Santoprene 101-87
- Santoprene 111-35
- Santoprene 111-45
- Santoprene 201
- Santoprene 201-55
- Santoprene 201-87
- Santoprene 211-45
- Santoprene 251-70W232
- Versaflex CL2250
- Versaflex OM 1040X-1
- Versaflex OM 1060X-1
- Versaflex OM 6240-1
- Versaflex OM 6258-1
TPU 服务器
- Texin 245D
- Texin 983A
液态硅橡胶与氟硅橡胶
LSR(液态硅橡胶)
- Dow Corning MS-1002
- Elastosil 3003/30 A/B
- Elastosil 3003/40 A/B
- Elastosil 3003/50 A/B
- Elastosil 3003/60 A/B
- Elastosil 3003/70 A/B
- Elastosil 3003/80 A/B
- Liveo C6-550
F-LSR(液态氟硅橡胶)
- Silastic FL 60-9201
检验基准与可追溯质量记录
尺寸公差与调湿条件
按图纸约定标准版次、测量基准与调湿条件。适用的塑料件可参考 ISO 20457,橡胶件按适用范围评审 ISO 3302-1。光学和外观限度由图纸或签样定义。
尺寸测量与功能验证
按特征选择三坐标、影像仪或量规。软质件约定固定方式,按项目确定泄漏、剥离、扭矩或拉拔测试。
按腔验证与过程控制
样件按模穴编号。首件覆盖关键特征,过程稳定后约定抽样或能力研究。水口料使用需经书面确认。
材料文件与批次放行
注明树脂牌号、批次追溯、COA 和所需 FAI 或 PPAP 范围。合规文件按实际牌号、用途和生产路线核对。
技术参考 · ISO 20457:2026 · ISO 291:2008 · ISO 3302-1:2014
已确认加工能力
参数用于选材和图纸初审,实际验收以确认后的图纸、工艺路线和报价约定为准。
设备与工件包络
| 项目 | 能力与适用条件 |
|---|---|
| 精密电动热塑机 | 50–350 tf · 30–1,100 g · 450 × 450 × 200 mm |
| 中大型热塑机 | 450–1,300 tf · 1,500–6,500 g · 950 × 750 × 400 mm |
| 双色机 | 120–450 tf · 80–800 g + 50–500 g · 350 × 300 × 150 mm |
| LSR 专用机 | 50–250 tf · 15–450 g · 300 × 300 × 120 mm |
| 模具安装与壁厚 | 小型电动机最小模厚 150 mm,拉杆内距最大 760 × 760 mm,常用壁厚 0.6–3.5 mm。大型机拉杆内距最大 1,350 × 1,250 mm。双色转盘 Ø650–1,150 mm,LSR 模板最大 600 × 600 mm。 |
各行依次列出锁模力、射胶重量和工件包络。实际按材料、模具安装尺寸与可用射量联合评审。
注塑树脂与批次追溯
| 项目 | 能力与适用条件 |
|---|---|
| ABS 树脂 | Chi Mei PA-757 / PA-747 · LG HI121H · SABIC Cycolac MG47 / FR15U |
| PC | Covestro Makrolon 2405 / 2805 / 2458 · SABIC Lexan 141R / 940A / EXL1414 |
| PC/ABS | Covestro Bayblend T65 XF / FR3010 · SABIC Cycoloy C2950 / MC1300 |
| PA6 / PA66 / PA12 / PPA | BASF Ultramid B3S / A3EG6 · Zytel 101L / 70G33L · EMS Grilamid TR90 |
| POM / PP | Hostaform C9021 · Delrin 100P / 500P · Moplen HP500N · Formosa 1120 · SABIC PP 575P |
| PEEK / PPSU / PEI / PBT / TPU / TPE | Victrex 450G · Radel R-5000 · ULTEM 1000 / 1010 · Kraiburg TPE |
| 客供料与指定材料 | 可指定牌号、产地和批次。水口料比例或材料替代须经书面批准。 |
| 按牌号提供的文件 | 提供 COA、TDS、SDS。增强料可核对填料含量,阻燃料核对对应厚度的 UL 94 黄卡,透明料核对透光率与雾度,接触用途核对适用文件。 |
模具钢材、模穴及模次寿命
| 项目 | 能力与适用条件 |
|---|---|
| 耐腐蚀与镜面模具 | S136 / Stavax ESR · HRC 48–52 · 1.2083 / 1.2316 |
| 耐磨模具与精密镶件 | 8407 / Orvar Supreme · HRC 48–52 · NAK80 HRC 37–41 · ASP-23 / HAP40 |
| 原型及小批量模具 | P20 / 718H,HRC 30–36。7075-T6 铝模用于符合条件的无填充树脂打样。 |
| 模穴与热流道平衡 | 1 / 2 / 4 / 8 / 16 / 32 / 64 腔,可按需求配置家族模调节流量及热流道针阀。 |
| SPI 101 / 102 / 103 | ≥1,000,000 · 500,000–1,000,000 · 100,000–500,000 |
| SPI 104 / 105 | 10,000–100,000 · Al 5,000–10,000 |

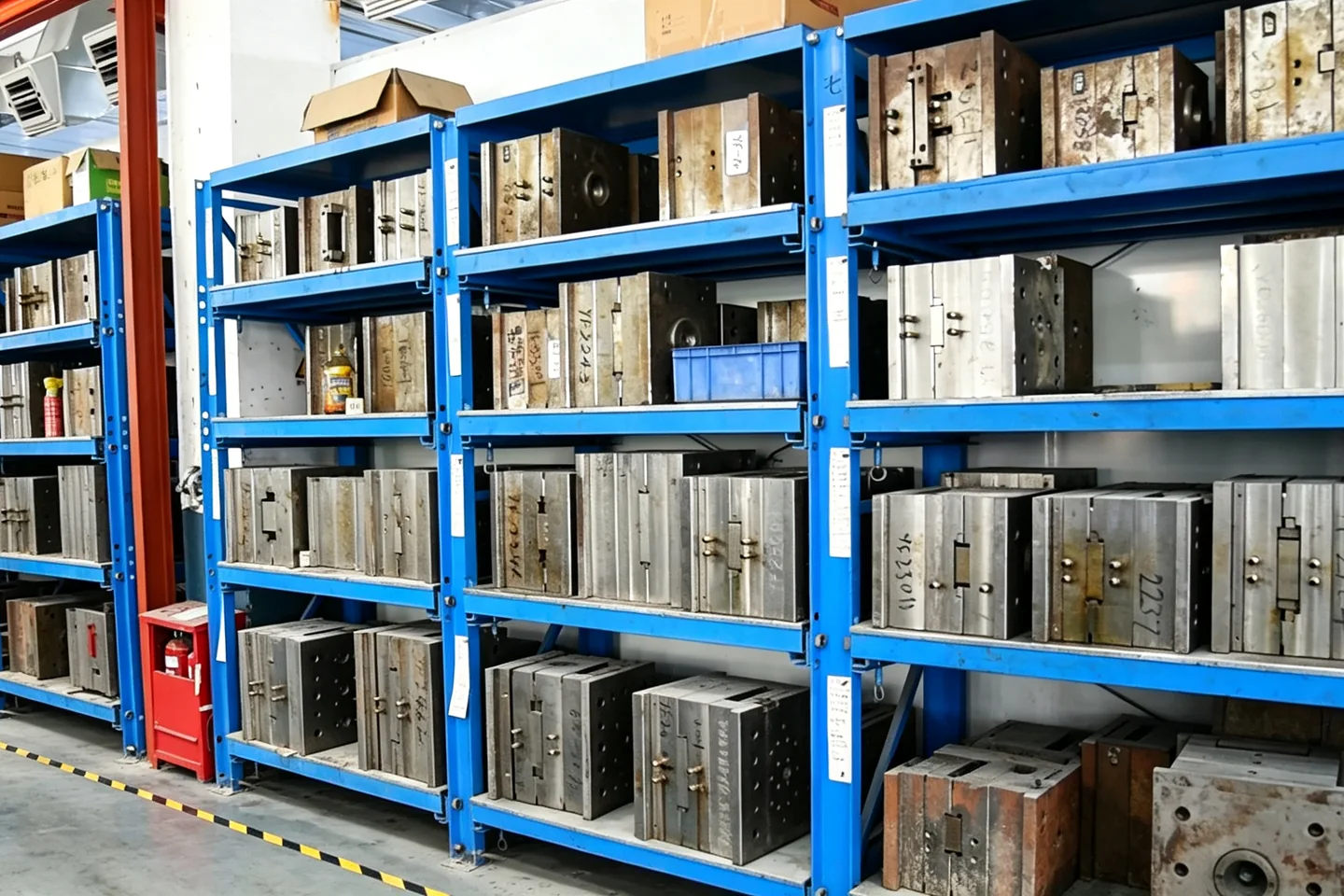

| 客户模具权属、保管与转移 | 按合同结清后模具及图纸归客户。提供资产编号、模次记录、易损件保养和防潮保管,支持提前 5–10 个工作日通知转移。 |
模次数值用于选型规划,验收以模具订单约定的寿命、树脂与维护条件为准。
注塑尺寸与外观验收
| 项目 | 能力与适用条件 |
|---|---|
| 30 mm 以内非关键尺寸 | ±0.05–0.10 mm |
| PC、ABS、PC/ABS 关键配合 | ±0.015–0.030 mm |
| PA、POM、PP 关键尺寸 | ±0.03–0.05 mm |
| LSR 选定关键尺寸 | ±0.05–0.10 mm · ISO 3302-1 M1 |
| 调湿与测量条件 | 23 ±2 °C · 50 ±5% RH · 24 小时 · VMM / CMM |
| 签样色板与标准光源 | D65 · ΔE ≤ 0.8–1.0 · ΔE ≤ 0.5 |
| 浇口残留、飞边与分型线段差 | 0.10–0.15 mm · 0.02–0.03 mm (TP) / 0.03–0.05 mm (LSR) · 0.02–0.03 mm |
上述目标用于指定零件与特征。首件前确认尺寸、收缩、检测方法和签样限度。DIN 16742、ISO 20457、ISO 3302-1 按图纸引用和适用版次执行。
注塑报价、试模与排期
| 项目 | 能力与适用条件 |
|---|---|
| 图纸确认、常规与复杂报价 | 2–4 小时 · 24 小时 · 48–72 小时 |
| 快速原型模、标准模与复杂模首试 | 10–15 个工作日 · 3–4 周 · 4–6 周 |
| 减胶与烧焊加胶改模 | 2–4 个工作日 · 5–7 个工作日 |
| T1 寄样与定型后试产 | 2–3 个工作日 · 500–3,000 件 / 5–10 个工作日 |
| 量产首批与滚动交付 | 10,000–500,000+ 件 · 2–3 周 |
| 试模样品与经济批量 | 20–50 件 · 100–500 件 · 1,000–3,000+ 件 · 10,000+ 件 |
从收到完整 CAD、公差图、年需求量及材料外观要求起算。试模、排产和批量按项目确认。
组合工艺示例与四步交付
工业手持终端外壳
PC/ABS 硬壳结合螺纹嵌件与 TPU 防滑层,用装配样件验证嵌件保持力、粘接及外壳功能。
接插件母排座
成形铜母排可与增强尼龙组合注塑,约定定位、飞边限度、外露触点及电气试验条件。
柔性密封与微阀零件
从 LSR 牌号、硬度与实际工况出发,用样件确认分型线、检验固定方式与功能密封。
常见问题
选择子工艺,上传图纸启动联合询价
注明树脂、外观区、首批和年用量及验收要求。模具或工艺尚未定型时,可以请工程师协助选路线。
