接触式三坐标测量(CMM)
用于机加工基准、孔位和同轴特征,需确定基准体系与探针可达性。
按最终交付状态检验零件,确认材料状态、关键尺寸与验收记录。
覆盖 SLA、SLS、MJF、FDM 与金属 LPBF,按图纸评审测量方式和材料试验。
检验前先约定基准、装夹状态、设备适用范围和抽样方案。
用于机加工基准、孔位和同轴特征,需确定基准体系与探针可达性。
用于可见自由曲面和薄壁壳体偏差分析,需约定 CAD 对齐、支撑点和扫描覆盖面。
金相检测需指定截面和取样位置。Ra 或 Rz 测量需约定方向及最终表面状态。
用于可达壁厚、孔和螺纹。柔性件需约定测力和支撑,并明确抽检还是逐件检查。
表中数值用于图纸评审。关键特征和最终验收限值以确认后的检验计划为准。
| 特征或状态 | 评审参考 | 常用验证方式 |
|---|---|---|
| 打印态常规线性公差 | ±0.10 mm (≤100 mm) / ±0.15% | 按特征选择卡尺、三坐标或扫描 |
| 最小壁厚、通孔与清理槽宽 | 0.8–1.0 mm · Ø0.8–1.0 mm · 0.6–0.8 mm | 量规、试装或验证通道清理可达性 |
| 二次加工后的选定关键特征 | ±0.03–0.05 mm | 按图纸约定的基准测量 |
| 最终检验状态 | 按约定清洗、后固化及表面处理 | 记录适用工序,完成后再测量 |
| 特征或状态 | 评审参考 | 常用验证方式 |
|---|---|---|
| 打印态常规线性公差 | ±0.25 mm (≤100 mm) / ±0.30% | 按特征选择卡尺、三坐标或扫描 |
| 最小壁厚、通孔与清理槽宽 | 0.8–1.2 mm · Ø1.5 mm · 1.2–1.5 mm | 量规、试装或验证通道清理可达性 |
| 二次加工后的选定关键特征 | ±0.05 mm | 按图纸约定的基准测量 |
| 最终检验状态 | 冷却并清粉,指定尼龙按要求调湿 | 记录适用工序,完成后再测量 |
| 特征或状态 | 评审参考 | 常用验证方式 |
|---|---|---|
| 打印态常规线性公差 | ±0.20 mm (≤100 mm) / ±0.25% | 按特征选择卡尺、三坐标或扫描 |
| 最小壁厚、通孔与清理槽宽 | 0.8–1.0 mm · Ø1.2–1.5 mm · 1.0–1.2 mm | 量规、试装或验证通道清理可达性 |
| 二次加工后的选定关键特征 | ±0.05 mm | 按图纸约定的基准测量 |
| 最终检验状态 | 冷却及清理流道残粉,再确认最终色泽与表面状态 | 记录适用工序,完成后再测量 |
| 特征或状态 | 评审参考 | 常用验证方式 |
|---|---|---|
| 打印态常规线性公差 | ±0.20 mm (≤100 mm) / ±0.20% | 按特征选择卡尺、三坐标或扫描 |
| 最小壁厚、通孔与清理槽宽 | 1.0–1.2 mm · Ø1.5–2.0 mm · 1.2–1.5 mm | 量规、试装或验证通道清理可达性 |
| 二次加工后的选定关键特征 | ±0.05 mm | 按图纸约定的基准测量 |
| 最终检验状态 | 确认层向、去支撑状态及嵌件或精加工要求 | 记录适用工序,完成后再测量 |
| 特征或状态 | 评审参考 | 常用验证方式 |
|---|---|---|
| 打印态常规线性公差 | ±0.10 mm (≤100 mm) / ±0.15% | 按特征选择卡尺、三坐标或扫描 |
| 最小壁厚、通孔与清理槽宽 | 0.5–0.8 mm · Ø1.0–1.5 mm · 0.8–1.0 mm | 量规、试装或验证通道清理可达性 |
| 二次加工后的选定关键特征 | ±0.005–0.01 mm | 按图纸约定的基准测量 |
| 最终检验状态 | 完成按合金制定的去应力、机加工和表面处理 | 记录适用工序,完成后再测量 |
| 按合金与批次约定相对致密度目标 | 99.5–99.8% | 阿基米德法或金相,按约定安排 X 射线或 CT |
| 项目 | 能力与适用条件 |
|---|---|
| 朝向与受力方向 | 尽量让外观 A 面避开支撑痕迹,并按孔轴线及卡扣受力方向评审 XY/Z 性能差异。 |
| 粉末及树脂件清理 | MJF/SLS 冷却后喷珠、吹扫与清理。SLA 清洗与控温 UV 后固化。PolyJet 按材料清理支撑。 |
| PA11/PA12 按项目调湿 | 50 °C · 70% RH · 1.5–2.5% |
| 耐温、老化及随件试样 | HDT 0.45 / 1.82 MPa · 85 °C / 85% RH · QUV · ASTM D638 / D790 |
| 项目 | 能力与适用条件 |
|---|---|
| 相对致密度与验证 | 按合金和批次约定 99.5–99.8% 目标,可用阿基米德法或金相验证。可按需配随炉试棒拉伸、硬度、X 射线或 CT 报告。 |
热处理程序、随炉试样与检验报告按项目和图纸约定。
以下示例说明如何在放行前验证密封面、薄壁与内部通道。
LPBF · AlSi10Mg / 316L
按合金评审去应力,并确定密封面和定位基准的加工余量。精加工后复核平面度与安装特征,密封组件另行约定泄漏测试。
SLA
评审固化时的支撑方式,并在涂装前遮蔽图纸指定的配合孔。完成固化和表面处理后,在约定的自由态或支撑态检查跨距。

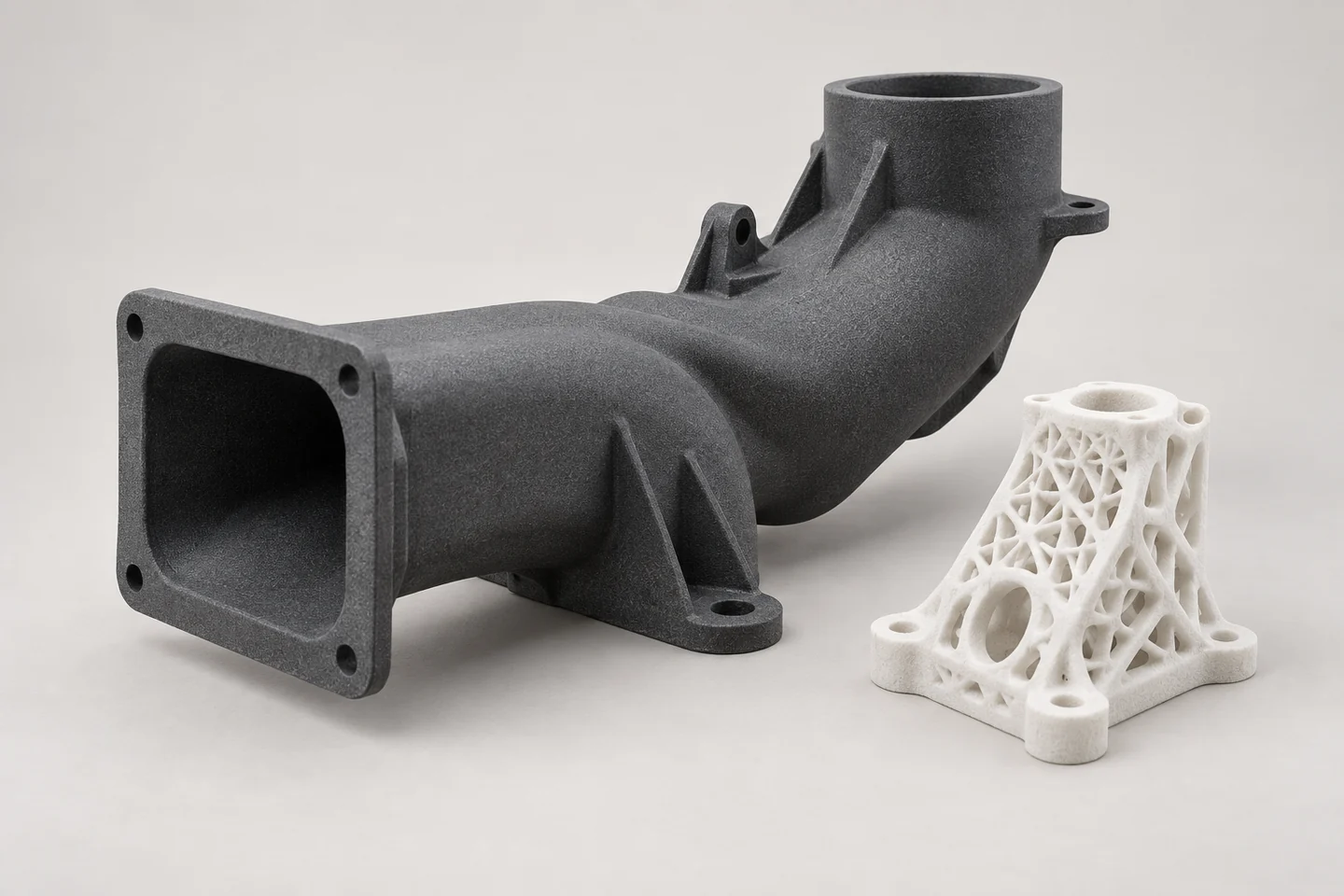

SLS / MJF · PA12
标出盲孔与内部流道,预留清粉路径并约定清洁度检查方式。若项目要求调湿,须在达到目标材料状态后测量。
选择询价所需的文件范围。报告内容、抽样和交期按图纸确认。
如项目需要航空航天首件文件,请注明适用版本及需交付的记录。 SAE AS9102C ↗
将材料、工艺与验收记录关联到图纸版本。构建或表面处理变更时,复核受影响的检验项。
确认图纸版本、关键接口、最终表面处理和各批交付数量。
将原料批号与构建计划关联,适用时记录粉末更新比例。
记录约定的摆放朝向和构建编号。检验计划有材料验证要求时安排随件试样。
按批准路线安排清理、固化、热处理或机加工。
核查约定特征,并在放行前记录偏差和处置结果。
按批准的图纸版本归档放行记录,出货时保留批次标识。
| 项目 | 能力与适用条件 |
|---|---|
| 批号与生产履历 | 记录原料批号、适用粉末新旧配比、排版位置、热处理或后固化曲线和检验数据。 |
| 质量异常与重打 | 制造不合格确认后 24 小时内响应并优先重打,按工艺安排补发。 |
请附 STEP 或 STP 模型及带公差的 PDF 图纸,并标注关键特征、最终表面状态和需要的报告或试验。
选择工艺或文件等级后生成简报。
不能。方向、几何、材料、校准和处理都会影响结果,关键尺寸需约定公差及检验方法。
不等于。它证明自身试样和条件,零件几何、接口和载荷工况可能需要另外检查。
先约定自由态、支撑态还是装配态。可达表面可评估用光学扫描,接触式测量则明确治具和测力。
在图纸上明确余量、配合和基准。CNC 精加工后,按约定方法测量轴承孔,并用指定量规检验螺纹。
图纸版本、测量特征、基准、样件及批次身份、材料状态,以及功能测试方法和验收限值。
