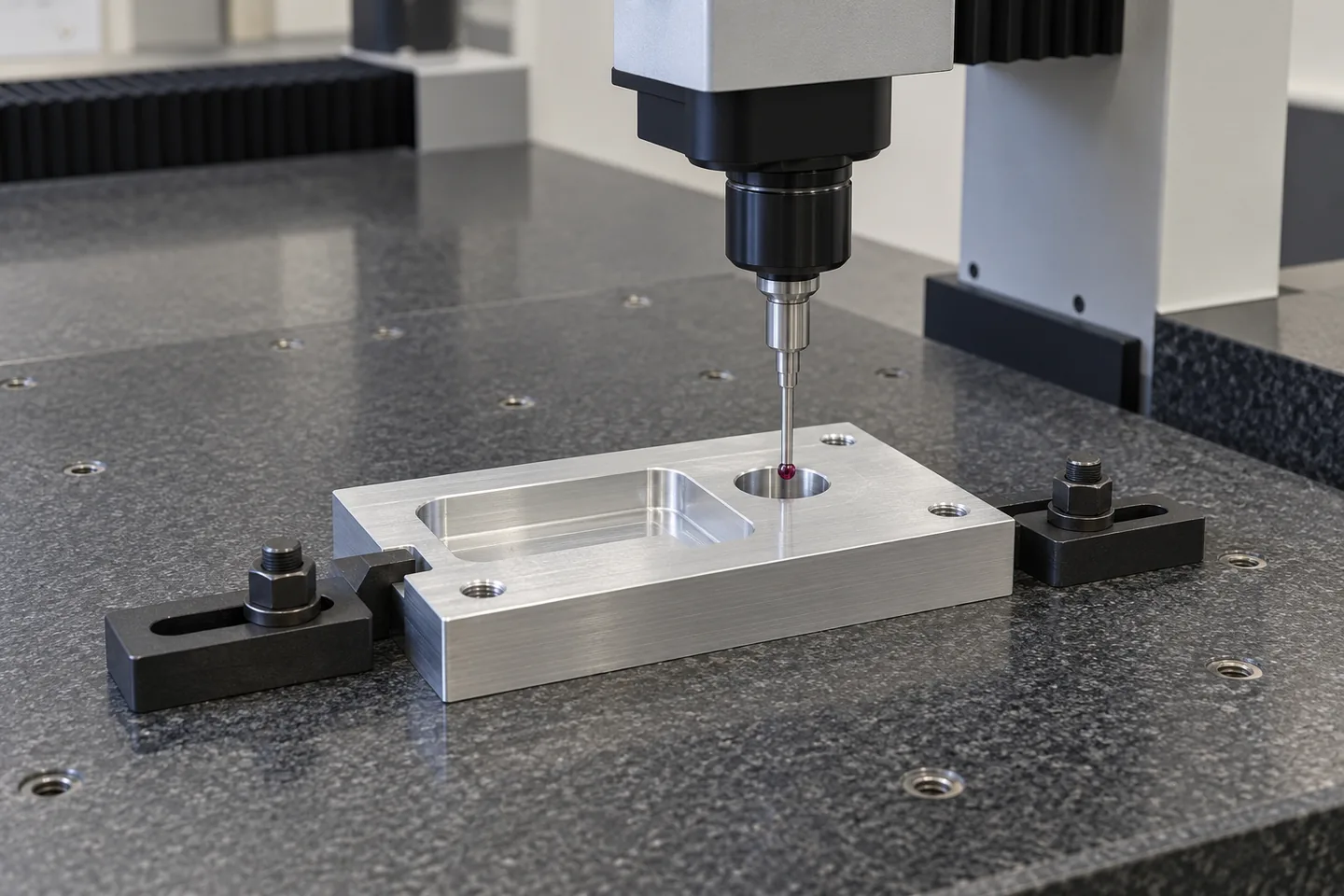

三坐标测量机(CMM)
对可达基准和空间关系采用接触测量,逐零件核对测头伸入条件与定位方式。
在加工首件前,先约定要测哪些特征、用什么基准、按哪种状态验收。
按图纸规划三坐标、影像和表面测量,同步约定首件检验、材料追溯及批次放行文件。
按公差和可达性选择装夹、传感器或量具,并在报价时明确所需记录。
对可达基准和空间关系采用接触测量,逐零件核对测头伸入条件与定位方式。
适用于可稳定识别边缘的二维特征和易变形件,需指定照明、摆放方向和被测边。
在指定位置测量 Ra 或 Rz,并约定测量方向、评定长度、滤波及表面状态。
按配合要求选择气动量仪、内径千分尺或通止量规,约定测量截面及卸夹后的状态。
| 计量方法 | 对应图纸特征 | 测量前核对项 | 可约定交付记录 |
|---|---|---|---|
| 三坐标测量机(CMM) | 位置度、平面度和三维轮廓 | 基准顺序、测针路径及夹持变形 | 对应气泡图的尺寸或形位实测报告 |
| 光学影像测量(VMM) | 窄槽、小孔和可识别轮廓 | 成像对比度、焦距及取边方式 | 带标注的二维尺寸或影像对比 |
| 触针式表面粗糙度测量 | 密封面和滑动配合面 | 表面纹理方向及参数定义 | Ra/Rz 读数及按需提供的曲线 |
| 孔径量仪与功能量规 | 轴承孔与螺纹配合 | 校准状态、量规配合及检验覆盖范围 | 孔径实测或通止规检验记录 |
在选定量测方法前,先按图纸明确零件的验收状态。
按自由状态检验时支撑框架,避免压平翘曲。按约束状态检验时,在图纸上明确夹具、定位点及约束方式。
标明需遮蔽的基准孔和螺纹孔,按规定处理完成后复核成品孔径及配合。
按指定轴线定位阶梯轴,将投影轮廓与图纸对照,约定放大倍率、取边位置和基准。
分别核对图纸、报告与批次放行要求,按订单约定的标准版次执行。
| 标准或控制项 | 测量前核对项 |
|---|---|
| ISO 2768:2026 / ISO 2768-1:1989 | 对适用尺寸采用图纸指定的未注公差等级,关键装配配合单独标注。 |
| ISO 1101 / ASME Y14.5 | 注明基准顺序、公差带和自由或约束量测状态,确认检具如何建立基准。 |
| 表面纹理规范 | 标明 Ra 或 Rz 参数、限值和量测位置,按图纸规定的标准确认评定设置。 |
| 标准或控制项 | 测量前核对项 |
|---|---|
| AS9102 | 可提供气泡图对应的全尺寸 FAI;按要求提供 AS9102 格式 Form 1/2/3,关联零件、材料/特殊过程与特性实测记录。 |
| SPC / Cpk | 先明确 CTQ、测量系统、样本与稳定性,再规划 SPC 控制图。Cpk ≥1.33 或 ≥1.67 适用于双方约定且经验证的特征。 |
| 标准或控制项 | 测量前核对项 |
|---|---|
| MTR / EN 10204 3.1 · PMI | 可提供关联炉批号的 EN 10204 3.1 原厂材质证明;按需安排 PMI 或第三方成分复检,方法匹配所需核验的元素。 |
| RoHS / REACH · CMRT | 按要求提供硬度、膜厚及盐雾测试报告;按材料和订单适用范围提供 RoHS/REACH 声明与 CMRT 文件。 |
| 标准或控制项 | 测量前核对项 |
|---|---|
| ISO 2859-1 | 约定不合格类别、AQL、检验水平和抽样方案。样本量及允收数按项目批准方案查取。 |
| 指定关键特性全检 | 标明逐件检验的特性及不合格件处置方式,把检验覆盖范围纳入报价。 |
| 项目 | 能力与适用条件 |
|---|---|
| 原厂材质与成分验证 | MTR / EN 10204 3.1 · PMI |
| 首件及全尺寸测量报告 | AS9102 FAI Form 1/2/3 · CMM · VMM |
| 关键特性过程能力 | SPC / Cpk ≥1.33 · Cpk ≥1.67 |
| 特种工艺与随货文件 | NSS · HRC / HV · Ra / Rz · COC · RoHS · REACH · CMRT |
| 供应商审核文件 | 按制造主体和认证覆盖范围核验证书,按审核需要提供计量校准记录及可披露的脱敏报告。 |
先约定 CTQ、测量系统、样本及稳定性。更高 Cpk 目标仅适用于已验证关键特征,按项目报告。
填写批量、检验水平、AQL 和报告组合。已有批准的正常单次抽样方案时,可录入样本量和整数允收数 Ac,计算拒收数 Re。
样本量与允收数待项目确认。
抽样及放行按批准的标准版次和方案执行。关键特性可单独约定全检。
从检验到出货,保留量具、图纸版本和批号的关联。
用适用的标准量块或环规核对设置和零位,检查所用量具的校准有效期,并约定审核资料。
按需用护帽或独立格位保护螺纹、孔位及外观面。包装标签关联成品批号和批准的图纸版本。
核对牌号、毛坯及指定证书,记录原料与成品批号。
确认测量装夹、特征编号和测头或量规的可达性。
记录约定的首件实测项目,并在批量放行前处理偏差。
按约定频次检查关键特性,处理刀具磨损和尺寸漂移。
指定后处理完成后,复核成品尺寸、配合与外观。
按批准的验收方案放行,隔离不合格件并等待处置结论。
将所选计量方法与报告方案附到询价中,并注明关键特性及最终验收状态。
可在上方选择计量方法或添加抽样方案。
询价时明确报告格式、图纸版本和检验特征。随货首件、出货检验和符合性记录以订单约定为准。
注明成品尺寸限值和需遮蔽的位置,按处理工艺约定余量、量规及抽检覆盖范围。
询价时注明 EN 10204 3.1、炉批追溯及所需校准记录。审核时约定制造主体、量具范围及可披露资料。
标识并隔离受影响批次,记录实测结果后评审处置方式。让步接收按约定取得书面批准后出货。
