冷流道 LSR 注塑
结合针阀进胶、模腔排气和封胶面设计,控制密封边和微小阀件的飞边。
面向可穿戴部件、微流体阀与工业密封件的液态硅胶冷流道注塑。提交 STEP/STP 图纸与工况要求,可评审浇口、分型线与关键尺寸公差。
根据密封结构、基材结合方式以及嵌件的定位要求选择成型路线。
结合针阀进胶、模腔排气和封胶面设计,控制密封边和微小阀件的飞边。
按实际基材和耐硫化温度选择硅胶牌号,再评估底涂、自粘接牌号或机械互锁。
先明确嵌件基准、需露出的区域和封胶面,再按功能约定拉拔、扭矩或密封检验。
| 选型维度 | LSR | HCR | TPE / TPU |
|---|---|---|---|
| 成型及固化 | 双组分计量注射,模内热硫化 | 固体胶料在模具内压制并硫化 | 热塑料熔融注射后冷却定形 |
| 尺寸与飞边 | 明确密封边、分型线和公差等级。 | 评审分型线和修边余量。 | 核对具体牌号的收缩和翘曲。 |
| 薄壁与细部 | 检查薄壁处进胶和排气。 | 核对胶料摆放及压制流动。 | 核对熔体流动、拔模与顶出。 |
| 使用环境 | 按温度和接触介质验证牌号。 | 核对固体硅胶配方与硫化体系。 | 按牌号核对耐热、耐油及耐磨要求。 |
| 密封回弹 | 核对后硫化状态和压缩永久变形数据。 | 比较硫化后配方的压缩永久变形。 | 按实际使用周期评估压缩和蠕变。 |
| 洁净与资料 | 约定洁净室等级、批次追溯及牌号资料。 | 评审预成型胶坯的操作、修边和清洁要求。 | 核对该配方的材料声明与操作条件。 |
公差、工作温度和压缩永久变形需按具体牌号、零件及测试条件比较。
用这些典型结构对照图纸,明确关键尺寸、功能要求和随批资料。
明确皮肤接触时间、表面、硬度,以及具体牌号和成品所需的生物相容性资料。
明确开启压差、泄漏和循环寿命要求,标出需验证的阀口、薄壁及密封部位。
先明确沟槽尺寸、压缩量和脱模方向。目标为 IP68 时,按约定条件对完成装配的产品验证。
确定模具方案前,依次核对排气、硬度与后硫化、密封几何及牌号资料。
未硫化的 LSR 容易进入分型面间隙。联合评审封胶面、真空排气和进胶位置,再按关键区域约定飞边上限。
在二维图上标出密封唇、对飞边敏感的边缘,以及可接受浇口痕的位置。
后硫化可减少残余挥发物,也可能影响最终尺寸。150–200 °C、2–4 小时的工艺窗口按牌号、制件及验收要求确认。
贴合垫从触感和接触压力出发,阀件验证开启压差与回弹,密封件按压缩量和工况选硬度。
可先选供应商系列,再确认具体牌号、批次标识、适用的 CoA,以及后硫化或检测要求。
食品接触和生物相容性文件按实际用途核对,成品所需的检测在询盘中单独注明。
参数用于选材和图纸初审,实际验收以确认后的图纸、工艺路线和报价约定为准。

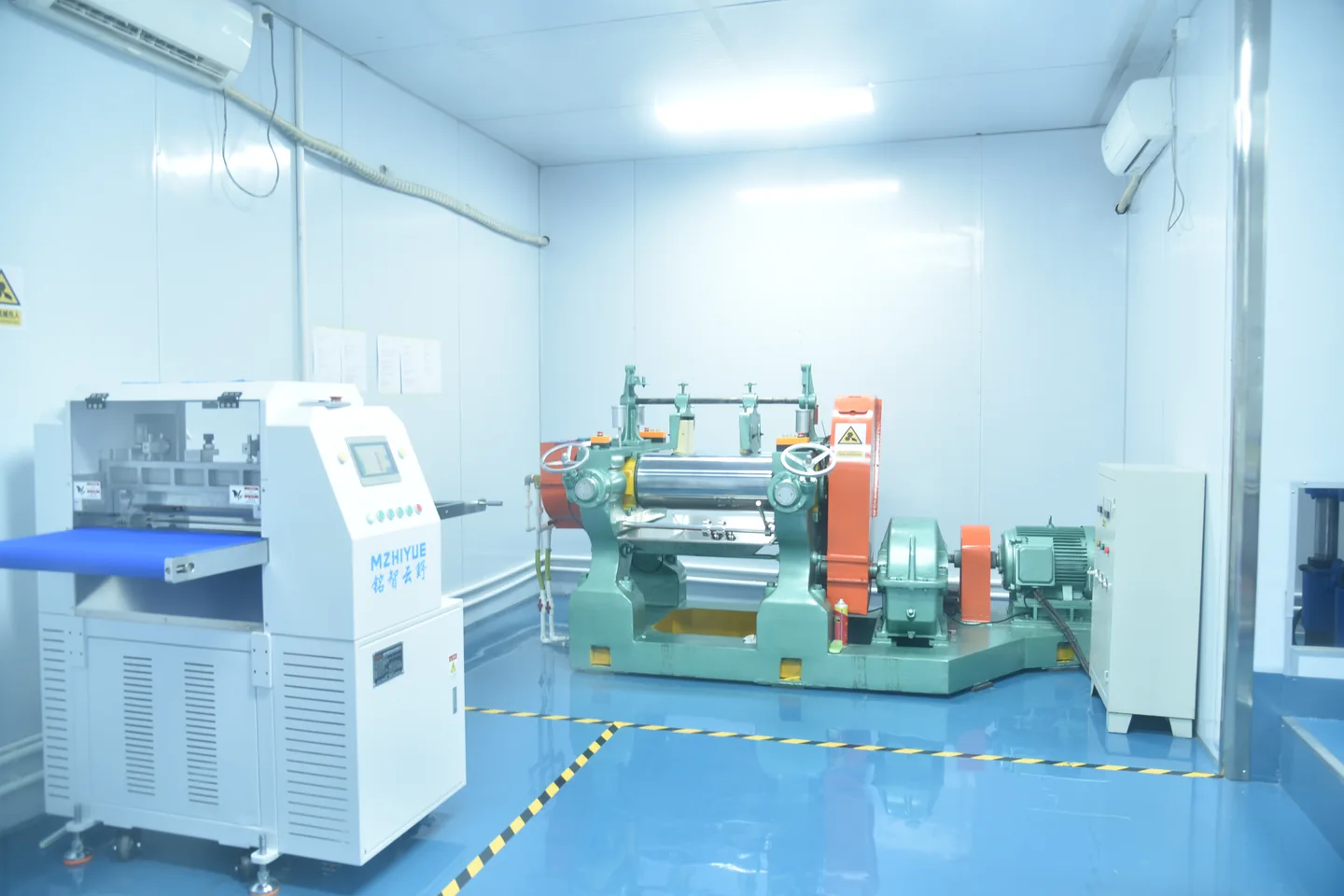

| 项目 | 能力与适用条件 |
|---|---|
| 可用系列 | Elastosil LR 3003 / 3040 / 3070 / 3071 · Silastic LC-3330 / LC-3350 / QP1 · Silopren LSR 2000 / 2600 · Shin-Etsu KE-2000 |
| 硬度范围与公差 | Shore A 5–80 · Shore A 20–70 · ±3 Shore A |
| 颜色与后硫化 | Pantone / RAL · ΔE ≤ 1.0–1.5 · 150–200 °C × 2–4 小时 |
| 按牌号核对食品接触与医疗资料 | 21 CFR 177.2600 · LFGB · USP Class VI · ISO 10993-5 / -10 / -11 · DMF |
| 洁净室注塑安排 | ISO Class 7 / Class 8 |
Shore A 20–70 为常用区间。颜色、后硫化程序、洁净室安排和报告适用范围按实际牌号及制件确认。
| 项目 | 能力与适用条件 |
|---|---|
| LSR 专用机 | 50–250 tf · 15–450 g · 300 × 300 × 120 mm |
各行依次列出锁模力、射胶重量和工件包络。实际按材料、模具安装尺寸与可用射量联合评审。
| 项目 | 能力与适用条件 |
|---|---|
| LSR 选定关键尺寸 | ±0.05–0.10 mm · ISO 3302-1 M1 |
| 调湿与测量条件 | 23 ±2 °C · 50 ±5% RH · 24 小时 · VMM / CMM |
上述目标用于指定零件与特征。首件前确认尺寸、收缩、检测方法和签样限度。DIN 16742、ISO 20457、ISO 3302-1 按图纸引用和适用版次执行。
软质硅胶可能受测量接触压力影响。量产放行前约定检测方法和包装条件。
对选定轮廓和孔位采用光学影像测量,再按零件功能约定 Shore A 硬度、撕裂强度或密封检查。
分格保护柔性件的密封唇,减少接触和挤压变形。按订单确认洁净等级、包装方式和批次标签。
确认进胶位置、外观面及影响装配或功能的尺寸。
按批准的方案落实模腔布局、封胶面与排气。
按约定提交试模样件和首件记录,确认后进入批量生产。
关联原料批号与生产记录,按约定交付资料及防护包装。
可勾选已知要求并将简报附到询盘,也可以先上传图纸,选型待工程评审。
先明确几何、工作温度、接触介质和回弹要求。用相同试验条件比较候选牌号,再结合图纸与批量要求确定工艺。
当牌号或应用需要控制残余挥发物或最终性能时,可评估后硫化。开模确认前约定验收状态和检测要求。
按硫化温度和装夹载荷核对具体基材牌号。用试模样件确认粘接性能及基材尺寸是否达标。
提供 STEP/STP 模型、标注关键公差与飞边上限的二维图纸,并注明目标 Shore A、试产及年产量、接触介质、工作温度和所需文件。
