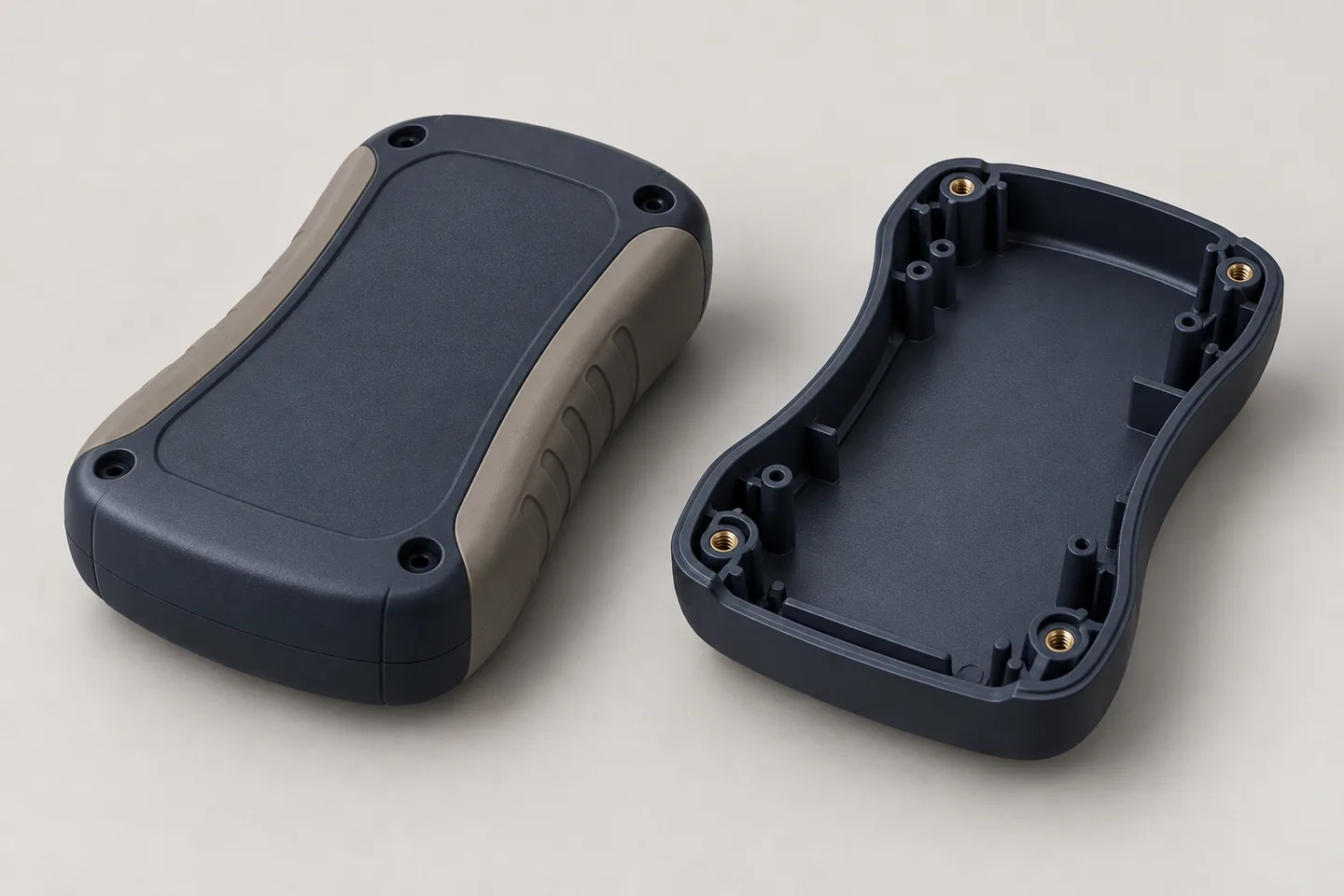

双色旋转注塑(2K)
旋转模内完成第一射到第二射的转位,便于重复生产时控制外观分界和密封特征的位置。
开模前先确认双料结合方式与封胶边界。
请提交基体与包胶层分开的 CAD,以及材料牌号、肖氏硬度和使用工况。我们评审材料组合、机械互锁与封胶结构,并约定如何用首件验证结合力。
在 DFM 阶段比较三条路线的转移方式、封胶结构与模具投入。
旋转模内完成第一射到第二射的转位,便于重复生产时控制外观分界和密封特征的位置。
刚性基体先成型,再由机械手或人工放入另一副模腔。独立模具便于试产和切换规格,评审时需要确认转移和落位。
用沟槽、滚花或防转特征评估嵌件上的包胶固定。试模前确认嵌件定位、表面准备和遮蔽要求。
| 选择维度 | 双色旋转注塑(2K) | 二次转移包胶 | 金属与陶瓷嵌件包胶 |
|---|---|---|---|
| 第二射定位 | 旋转模盘分度基准 | 独立模腔内的基体定位 | 嵌件止挡与支承面 |
| 模具与上料 | 分度式双色模与配套双射注塑设置 | 两副模具,节拍计入工序间转移 | 节拍计入嵌件上料、定向与遮蔽 |
| 优先评审场景 | 结构定型后重复量产,且两射定位要求较高 | 试产、多规格切换或已有预成型基体 | 功能嵌件有抗拔出或抗扭要求 |
每个示例给出候选材料组合、界面设计和成品验证重点。
PBT + LSR
在 PBT 周边槽内成型 LSR 密封圈。目标为 IP67 时,约定装配压缩量和飞边限值,并对完整壳体进行防护验证。
PA6+GF + TPE-S
玻纤增强 PA6 基体可配合尼龙专用 TPE-S 与通孔锚点。按约定温湿度老化后检查边缘起翘与握把保持力。
PPS + TPU
评估聚醚型 TPU 对 PPS 接头和线缆外被的结合。装配验证涵盖两侧粘接、插针遮蔽、拉拔和弯折。
先筛选材料组合,再看胶层壁厚、封胶边界与设备包络对零件的影响。
| 刚性基体 | 候选包胶材料 | 兼容性与验证重点 |
|---|---|---|
| PC / PC+ABS | TPU / TPE-S | 选择适配 PC 或 PC+ABS 的软料牌号。核对熔料条件,并用选定基体检查应力开裂和剥离表现。 |
| 澳洲 | TPE / TPU | 核对 ABS 牌号、脱模添加剂和可能影响粘接的表面残留,用成型试样验证实际配对。 |
| PA6 / PA66 / PA+GF | TPE (Kraiburg HTC) / LSR | 评估尼龙专用 TPE 或相容 LSR。按树脂牌号要求干燥,针对玻纤增强牌号评审额外机械锚点。 |
| PP | TPV / SEBS | 优先筛选相容 PP 的 TPV 或 SEBS 牌号,并用含实际填料及添加剂的 PP 验证结合力。 |
| PBT / PPS | LSR | 评估 LSR 牌号,并确认选定的 PBT 或 PPS 在实际硫化条件下的尺寸和热稳定性。 |
| POM 或金属嵌件 | TPE / TPU / LSR | 按基体形态评估通孔、沟槽或滚花。采用底涂或表面处理时,先约定抗拔或抗扭验证。 |
硬度、干燥条件及粘接表现随牌号变化。放行前确认两种材料的商业牌号、目标肖氏硬度及表面处理。
| 设计特征 | 评审重点 |
|---|---|
| 包胶层壁厚 | 同时检查薄区短射和厚区缩痕。壁厚平缓过渡,尺寸结合具体牌号与几何确定。 |
| 流长与排气 | 评审浇口、流长与壁厚的比例,以及末端排气,特别关注胶流绕过通孔或嵌件的位置。 |
| 两料交界处的封胶带 | 定义封胶带,核对基体尺寸波动、支承、闭合与飞边限值,并通过试模验证配合。 |
| 边缘过渡与机械锚点 | 条件允许时将软胶边缘落入浅槽,并沿预期剥离或拉拔方向评审圆角、通孔和倒扣。 |
| 拔模斜度与顶出 | 一起评审拔模斜度、纹理深度和顶出支承,重点避开深腔纹理面顶出拖伤或撕裂。 |
刚性注塑尺寸按图纸及约定的 ISO 20457 条款评审。柔性胶层单独约定基准、测量力及功能限值。
参数用于选材和图纸初审,实际验收以确认后的图纸、工艺路线和报价约定为准。
| 项目 | 能力与适用条件 |
|---|---|
| PC / PC+ABS | TPU / TPE-S |
| PA6 / PA66 / PA+GF | TPE (Kraiburg HTC) / LSR |
| PP | TPV / SEBS |
| ABS 树脂 | TPE / TPU |
| PBT / PPS | LSR |
| 双色或二次包胶 | 按零件空间结合化学粘接、通孔倒扣或包边锁合。 |
| 剥离与老化验证条件 | 24 小时 · ASTM D903 · ISO 813 (90°) · 85 °C / 85% RH × 72–168 小时 · −40…+85 °C · 20–50 |
| 已验证强粘接组合的剥离目标 | 3.5–6.0 N/mm · PC/TPU · PA/LSR |
按真实材料组合和结合结构约定试样、剥离角度及破坏模式,并用首件或试样验证接收值。
| 项目 | 能力与适用条件 |
|---|---|
| 双色机 | 120–450 tf · 80–800 g + 50–500 g · 350 × 300 × 150 mm |
各行依次列出锁模力、射胶重量和工件包络。实际按材料、模具安装尺寸与可用射量联合评审。
| 项目 | 能力与适用条件 |
|---|---|
| 图纸确认、常规与复杂报价 | 2–4 小时 · 24 小时 · 48–72 小时 |
| 快速原型模、标准模与复杂模首试 | 10–15 个工作日 · 3–4 周 · 4–6 周 |
| T1 寄样与定型后试产 | 2–3 个工作日 · 500–3,000 件 / 5–10 个工作日 |
从收到完整 CAD、公差图、年需求量及材料外观要求起算。试模、排产和批量按项目确认。
试验前约定试样几何、状态调节、速度和验收值,记录单位宽度的剥离力,以及破坏发生于软胶内部还是材料界面。
按约定基准检测基体定位、封胶边界和可测刚性尺寸。柔性轮廓或三坐标测头无法触及的特征另定方法。
按需确认接触面防护、单件托槽、洁净和防静电要求,包装标签关联成型批次及原料记录。
标出密封边、载荷路径和关键外观面。
确认材料配对、转移方式及试模需提交的验证结果。
用首批试样检查基体落位、封胶闭合和第二射充填。
核对约定的剥离、老化或尺寸结果,再批准签样基准。
记录已批准设定,量产中检查原料批次、嵌件方向和关键尺寸。
按确认的防护方案打包,复购引用已批准版本。
选择工艺路线、候选材料组合和验证项目,确认简报后带入询盘。
不同商业牌号的配方和粘接表现不同。请给出准确牌号、填料、颜色和脱模添加剂,再用成型试样验配。
适合评审试产、多规格或已有预成型基体的项目。提供年用量与关键对位特征,可一起比较模具投入和转移节拍。
通孔、沟槽和防转特征可以承担拉拔或扭转载荷。界面有密封功能时,另约成品装配后的泄漏或防护试验。
提交分体 STEP 与 PDF 图纸,标明基准、牌号、硬度及外观分界,并附预计用量、工况及验收试验和文件要求。
