金属激光粉末床熔融(LPBF/DMLS/SLM)
适合评审随形冷却、晶格减重和一体化金属件。先核对排粉路径与去支撑可达性,再为关键接口安排去应力与精加工余量。
首项为常规包络。大型设备按合金、摆放、去应力和变形评审。精度目标对应打印后二次 CNC精加工。
从单件功能验证到免模小批量交付,按受力、配合、外观和数量选择成形工艺。
把构建方向、清粉或去支撑、CNC 二次精加工纳入同一次图纸评审,关键特征按约定的最终交付状态检验。
切换四类工艺,查看适用材料、几何限制和后处理要求。
适合评审随形冷却、晶格减重和一体化金属件。先核对排粉路径与去支撑可达性,再为关键接口安排去应力与精加工余量。
首项为常规包络。大型设备按合金、摆放、去应力和变形评审。精度目标对应打印后二次 CNC精加工。
未熔结的粉末可支撑零件,便于多件嵌套排版。卡扣按打印朝向核对受力,深槽和流道先确认能否清粉,并注明颜色、纹理与密封测试要求。
首项为成形包络,第二项为控制热变形的常用单件建议上限。深槽、盲区按实际清粉条件评审。
首项为常规包络,大型件另行评审,明确出粉路径、摆放方式和后处理余量。
SLA 可用于细节、透明壳体与外观模型验证。PolyJet 可组合相容的刚性与柔性光敏材料,用于评估配合和触感。先确认支撑痕迹、清理可达性和长期使用环境。
首项为常规包络。WaterShed 是透明光敏树脂,PerFORM 为陶瓷增强光敏树脂。另行评审支撑、后固化和局部铰孔。
可用相容的软硬光敏材料验证装配与外观。明确目标硬度和支撑清理可达性。

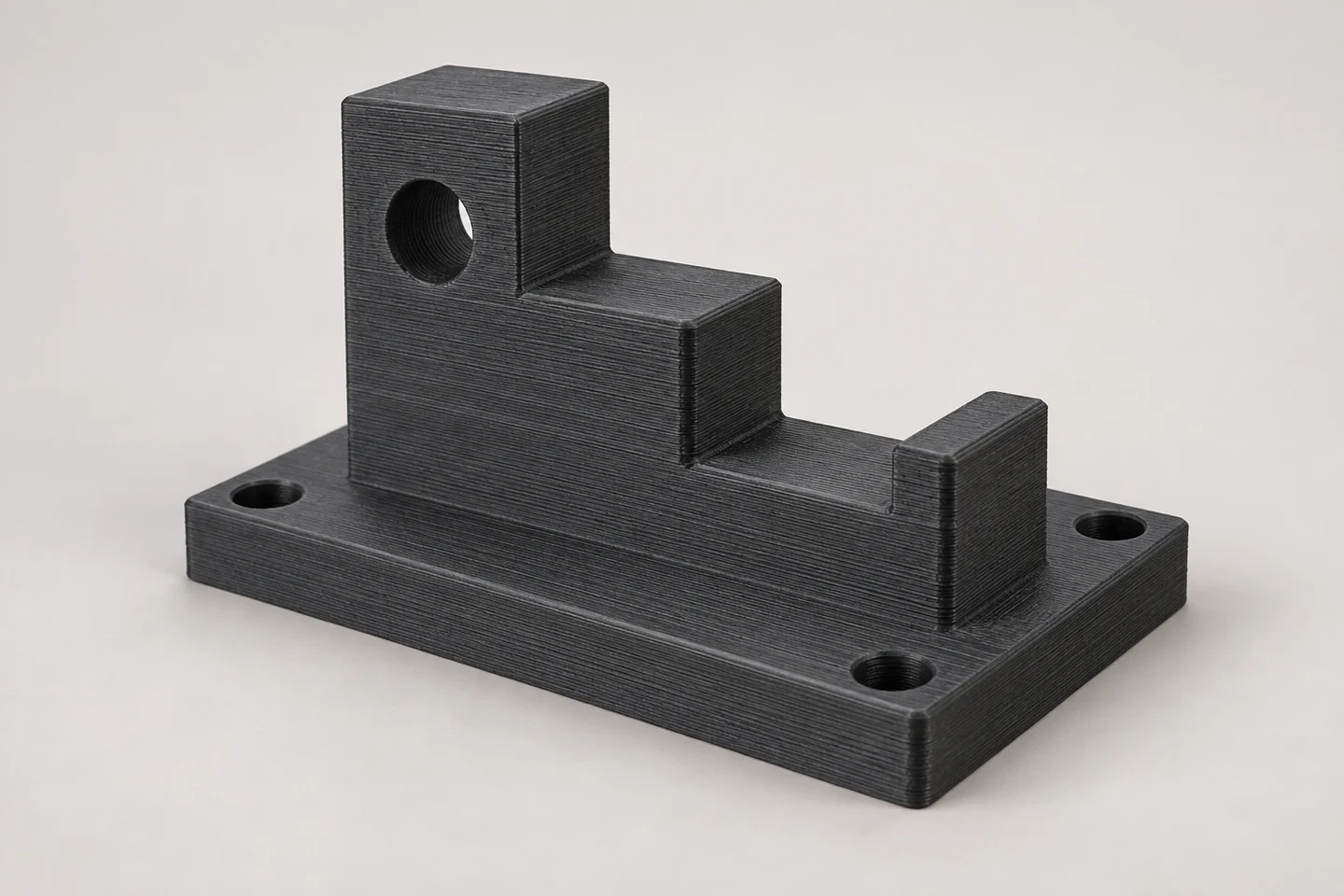

FDM 可用于工装夹具、较大壳体和风道,常见候选材料包括 ASA、PC 和 ULTEM。按使用条件核对走丝方向、腔体尺寸、热变形和牌号要求。
按丝材、层向和环境要求选择恒温腔体。紧配合目标依赖适用嵌件或二次加工。
表中参数用于图纸初审。配合尺寸按零件几何、打印朝向、材料和最终后处理评审。横向滚动可查看全部列。
| 打印工艺 | 代表材料牌号 | 典型层厚 | 打印态线性公差 | 最小壁厚/通孔/清理槽宽 | 成形包络 | 二次加工后选定特征 |
|---|---|---|---|---|---|---|
| LPBF / DMLS / SLM | AlSi10Mg · 316L · Ti-6Al-4V Grade 5 / Grade 23 · Inconel 718 · CuCrZr | 0.03–0.06 mm | ±0.10 mm (≤100 mm) / ±0.15% | 0.5–0.8 mm · Ø1.0–1.5 mm · 0.8–1.0 mm | 250 × 250 × 325 mm · 400 × 400 × 400 mm · 600 × 600 × 600 mm | ±0.005–0.01 mm |
| MJF | HP PA12 · HP PA12 GB · HP PA11 · BASF Ultrasint TPU01 | 0.08 mm | ±0.20 mm (≤100 mm) / ±0.25% | 0.8–1.0 mm · Ø1.2–1.5 mm · 1.0–1.2 mm | 380 × 284 × 380 mm · 350 × 260 × 350 mm | ±0.05 mm |
| SLS | EOS PA 2200 · EOS PA 3200 GF · Arkema Orgasol PA11 · PrimePart ST | 0.10–0.12 mm | ±0.25 mm (≤100 mm) / ±0.30% | 0.8–1.2 mm · Ø1.5 mm · 1.2–1.5 mm | 340 × 340 × 600 mm · 700 × 380 × 580 mm | ±0.05 mm |
| SLA | Somos Taurus · EvoLVe 128 · WaterShed XC 11122 · PerFORM | 0.05–0.10 mm | ±0.10 mm (≤100 mm) / ±0.15% | 0.8–1.0 mm · Ø0.8–1.0 mm · 0.6–0.8 mm | 800 × 800 × 550 mm · 1,500 × 750 × 550 mm | ±0.03–0.05 mm |
| PolyJet | VeroClear · Agilus30 · Digital ABS Plus · Shore A 30–95 | 0.014–0.027 mm | ±0.10 mm (≤50 mm) / ±0.15% | 0.8–1.0 mm · Ø0.8–1.0 mm · 0.6–0.8 mm | 490 × 390 × 200 mm | — |
| FDM | ABS-M30 · ASA · PC · Nylon 12CF · ULTEM 9085 / 1010 · Victrex AM 200 | 0.127–0.254 mm | ±0.20 mm (≤100 mm) / ±0.20% | 1.0–1.2 mm · Ø1.5–2.0 mm · 1.2–1.5 mm | 914 × 610 × 914 mm | ±0.05 mm |
成形包络对应设备与工艺,接近上限时结合各工艺说明核对单件尺寸。热变形温度按具体牌号和试验载荷确认。
材料按打印工艺归类。打印用硅胶和专用光敏聚合物需按零件确认打印平台与牌号。
报价前按图纸核对具体牌号、原料形态和验收要求。
没有匹配的材料或牌号。
打印前标出外观面、螺纹与嵌件位置、密封面及二次加工面。
适用的 MJF/SLS 尼龙件经蒸汽平滑可评审 Ra 1.5–2.5 μm。复核变化后的尺寸,防水与气密要求在成品状态下验证。
SLA 或 PolyJet 件先圈定外观面和可达的透明面。通透度、耐 UV 老化或附着力有要求时,约定外观样板与试验方法。
按高分子材料与预期载荷选择嵌件和安装方式。标出底孔、剩余壁厚、螺纹规格及拔出力或扭矩验收要求。
选定金属特征可按 0.3–0.8 mm 评审加工余量。先定基准和刀具可达性,精加工后再检验密封面和关键配合。
结合这些示例,确定零件交付时要满足的功能和检验项目。
AlSi10Mg 金属打印先评审内流道排粉和去应力,再精加工法兰及密封槽,并约定流道清洁与密封验证。
MJF PA12 零件可嵌套排版。先明确卡扣配合和变形量,再于清粉及按需染色后核对装配和目视色差。
透明 SLA 树脂便于观察流动。先检查排液和抛光可达性,再按用途约定通透度、通道尺寸及必要的泄漏测试。
图纸评审时约定测量方法、材料记录和包装方式。
按图纸测量基准与关键孔位。自由曲面需约定扫描对齐方式和出具偏差图的区域。
按项目约定原料批号、适用的粉末刷新配比、排版位置及热处理或固化记录,并确认合格声明(CoC)的范围。
易吸湿材料按需约定防潮方式。薄壁、锐边及已完成外观处理的表面可采用独立支撑或隔档防护。
反馈时请附批次或订单编号、图纸版本、照片和受影响的实测尺寸,便于工程人员确认零件和影响范围。
| 项目 | 能力与适用条件 |
|---|---|
| 常规与复杂报价 | 2–6 小时 · 12–24 小时 |
| 高分子打样、精细外观后处理及加急 | 2–4 个工作日 · 4–6 个工作日 · 24–48 小时 |
| 金属去应力加喷砂、含 CNC 精加工 | 5–8 个工作日 · 8–12 个工作日 |
| 重复订单与小批量 | 1 件 · 50–2,000 件 / 5–10 个工作日 |
| 批号与生产履历 | 记录原料批号、适用粉末新旧配比、排版位置、热处理或后固化曲线和检验数据。 |
| 质量异常与重打 | 制造不合格确认后 24 小时内响应并优先重打,按工艺安排补发。 |
选择打印工艺、后处理与检验项目,填写牌号或关键要求,再把工程简报附到图纸询价。
选择工艺或填写要求后,这里会生成工程简报。
层厚主要影响斜面在 Z 向的台阶。尺寸公差还要结合收缩、翘曲、摆放方向和后处理评审。关键配合面可预留二次加工余量。
可以评审过渡批量。按拟用工艺和牌号做试件,验证卡扣配合、冲击和疲劳载荷、表面和装配条件,再决定开模时点。
设计可达的排粉和检查路径。工程评审会结合工艺、粉末和流道走向确定开口尺寸,检查弯曲处、盲区及清理方法。
建议提交 STEP/STP 实体模型和 PDF 图纸,标出关键尺寸、螺纹、嵌件和表面处理。涉及 CNC 二次加工时注明基准与加工面,并填写材料牌号、数量及交付状态。
